Среднетемпературные

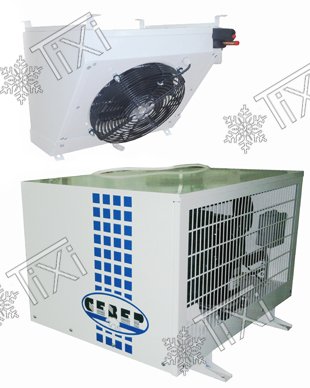

Сплит-система среднетемпературная напольная Север MGSF 435 S

Технические характеристики:
Объем, м³: 55 - 145
Фреон, кг (R404A): 2,6
Напряжение V/Ph/Hz: 380/3~/50
Температура, °C, Внутр/Окруж.: -5 ... +10/30 ... 40
Габариты уп. (Д*Ш*В) cм: 124х112х113
Масса брутто, кг.: 200

Описание

Варианты монтажа сплит-систем Север MGSF/BGSF

Сплит-системы Север GSF являются модификацией серии GS с одним принципиальным отличием: компрессорно-конденсаторные блоки MGSF предназначены для установки на любую горизонтальную поверхность, а не на стену - будь то крыша холодильной камеры или пол основного помещения.

Блоки сплит-системы соединяются между собой трассами высокого и низкого давления, кабелями питания и управления. Расстояние между испарителем (воздухоохладителем) и компрессорно-конденсаторным блоком при этом может быть весьма значительным – это одно из самых важных преимуществ сплит-систем перед моноблочными машинами.

Корпус агрегатов Север MGSF выполнен из оцинкованного стального листа с защитным полимерным покрытием, что делает их устойчивыми к внешним воздействиям. Все модели серии используют компрессоры герметичного типа, электронное управление с выносным пультом, имеют системы защиты по питанию и высокому/низкому давлению.

Агрегаты поставляются предварительно заправленными: компрессорно-конденсаторные блоки фреоном и маслом, испарители – азотом под высоким давлением.

Характеристики

Электропитание

Напряжение

380 В, 50 Гц

Номинальное потребление, кВт

3.55

Максимальный ток, А

12.75

Компрессор

Используемый фреон (масса указана из расчёта трассы длиной 3 м)

R404A, 2.6 кг

Максимальная длина трассы, м

15

Тип

Герметичный

Модель

L'UNITE HERMETIQUE TAG4546Z

Номинальное потребление ККБ, кВт

3.4

Конденсатор

Шаг рёбер, мм

2.8

Кол-во вентиляторов, шт.

2

Диаметр вентилятора, мм

350

Производительность, м3

6500

Воздухоохладитель

Шаг рёбер, мм

4.2

Кол-во вентиляторов, шт.

1

Максимальная мощность вентилятора, кВт

0.15

Диаметр вентилятора, мм

300

Производительность, м3

3480

Длина струи, м

7

Тип оттайки

ТЭН

Мощность оттайки, кВт

3.03

Подключение

Нагнетание, дюйм

3/8

Всасывание, дюйм

7/8

Внутренний диаметр трубки дренажа, мм

14

Внешний силовой кабель

ПВС 5x1.5 мм2

Холодопроизводительность

Tc (C°)

Ta (C°)

P (Вт)

V100 (м3)

V80 (м3)

V60 (м3)

10°

30°

8570

145

130

114

35°

8040

136

121

106

40°

7503

125

111

97

30°

7518

124

110

96

35°

7030

113

101

88

40°

6473

105

93

81

30°

6578

105

92

80

35°

6250

98

86

75

40°

5194

91

79

69

-5°

30°

5429

90

77

69

35°

4729

80

70

61

40°

3828

70

64

55

Габариты

Габаритный чертёж сплит-систем Север MGSF/BGSF

Габарит

4

Размеры AxBxCxDxExFxGxH (см. рисунок), мм

972 x 768 x 656 x 596 x 536 x 765 x 408 x 440

Размеры упаковки ДхШхВ, мм

1240 x 1120 x 1130

Тип упаковки

Палета и гофрированный картон

Масса нетто, кг

120

Масса брутто, кг

200

Монтаж

Схема монтажа сплит-систем Север MGSF/BGSFКомпрессорно-конденсаторный блок устанавливается в сухом помещении с температурой окружающего воздуха от 12 до 40 °C и относительной влажностью от 40% до 80%. Для использования агрегатов на открытом воздухе необходимо включить в заказ зимний комплект, а также защиту блока от атмосферных осадков и прямого солнечного света с помощью специальных козырьков и пьедестал для исключения заметания снегом.

Расстояние от ККБ до стен помещения должно быть не менее 400 мм, до потолка – не менее 600 мм. Ширина прохода к машине – не менее 500 мм. Не допускается установка поблизости от отопительных приборов и иных источников тепла – расстояние до них должно быть не менее 1.5 метров.
