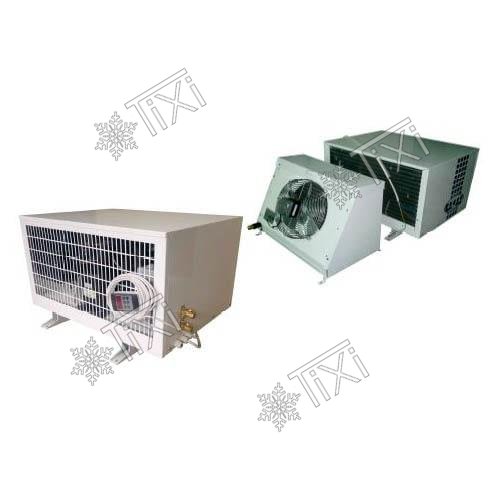

Сплит-система напольная Север MGSF 212 S

Технические характеристики:
Объем, м³: 16,0 - 40,6
Фреон, л (R404A): 1,9
Напряжение V/Ph/Hz: 220/1~/50
Температура, °C, Внутр/Окруж.: -5° +10°/30
Габариты уп. (Д*Ш*В) cм: 117х92х108
Вес, кг.: 156

Описание

Варианты монтажа сплит-систем Север MGSF/BGSF

Сплит-системы Север GSF являются модификацией серии GS с одним принципиальным отличием: компрессорно-конденсаторные блоки MGSF предназначены для установки на любую горизонтальную поверхность, а не на стену - будь то крыша холодильной камеры или пол основного помещения.

Блоки сплит-системы соединяются между собой трассами высокого и низкого давления, кабелями питания и управления. Расстояние между испарителем (воздухоохладителем) и компрессорно-конденсаторным блоком при этом может быть весьма значительным – это одно из самых важных преимуществ сплит-систем перед моноблочными машинами.

Корпус агрегатов Север MGSF выполнен из оцинкованного стального листа с защитным полимерным покрытием, что делает их устойчивыми к внешним воздействиям. Все модели серии используют компрессоры герметичного типа, электронное управление с выносным пультом, имеют системы защиты по питанию и высокому/низкому давлению.

Агрегаты поставляются предварительно заправленными: компрессорно-конденсаторные блоки фреоном и маслом, испарители – азотом под высоким давлением.

Характеристики

Электропитание

Напряжение

380 В, 50 Гц

Номинальное потребление, кВт

1.5

Максимальный ток, А

4.62

Компрессор

Используемый фреон (масса указана из расчёта трассы длиной 3 м)

R404A, 1.9 кг

Максимальная длина трассы, м

15

Тип

Герметичный

Модель (один из вариантов)

L'UNITE HERMETIQUE TAJ4517Z

KULTHORN-KIRBY WJ 9490Z

DANFOSS MTZ18-4

Номинальное потребление ККБ, кВт

1.43

Конденсатор

Шаг рёбер, мм

2.8

Кол-во вентиляторов, шт.

1

Диаметр вентилятора, мм

300

Производительность, м3

1740

Воздухоохладитель

Шаг рёбер, мм

4.2

Кол-во вентиляторов, шт.

1

Максимальная мощность вентилятора, кВт

0.068

Диаметр вентилятора, мм

300

Производительность, м3

1740

Длина струи, м

5

Тип оттайки

ТЭН

Мощность оттайки, кВт

1.61

Подключение

Нагнетание, дюйм

3/8

Всасывание, дюйм

1/2

Внутренний диаметр трубки дренажа, мм

14

Внешний силовой кабель

ПВС 5x1.5 мм2

Холодопроизводительность

Tc (C°)

Ta (C°)

P (Вт)

V100 (м3)

V80 (м3)

V60 (м3)

10°

30°

3030

34

31

28

35°

2860

32

29

27

40°

2689

29

26

24

30°

2664

29

26

24

35°

2506

26

24

22

40°

2348

24

22

20

30°

2324

23

21

19

35°

2178

21

19

17

40°

2032

19

17

16

-5°

30°

1887

18

16

15

35°

1764

16

15

13

40°

1643

15

14

12

Габариты

Габаритный чертёж сплит-систем Север MGSF/BGSF

Габарит

2

Размеры AxBxCxDxExFxGxH (см. рисунок), мм

742 x 716 x 603 x 500 x 440 x 635 x 408 x 435

Размеры упаковки ДхШхВ, мм

1170 x 920 x 1080

Тип упаковки

Палета и гофрированный картон

Масса нетто, кг

94

Масса брутто, кг

151

Монтаж

Схема монтажа сплит-систем Север MGSF/BGSF

Компрессорно-конденсаторный блок устанавливается в сухом помещении с температурой окружающего воздуха от 12 до 40 °C и относительной влажностью от 40% до 80%. Для использования агрегатов на открытом воздухе необходимо включить в заказ зимний комплект, а также защиту блока от атмосферных осадков и прямого солнечного света с помощью специальных козырьков и пьедестал для исключения заметания снегом.

Расстояние от ККБ до стен помещения должно быть не менее 400 мм, до потолка – не менее 600 мм. Ширина прохода к машине – не менее 500 мм. Не допускается установка поблизости от отопительных приборов и иных источников тепла – расстояние до них должно быть не менее 1.5 метров.
